До начала производства чипов с процессными узлами менее 7 нм нужно было изобрести экстремально ультрафиолетовую (EUV) литографическую машину. Эта машина выгравирует схемы, тоньше человеческого волоса, на кремниевых пластинах, что позволяет разместить миллиарды транзисторов в одном чипсете. Например, процессор A17 Pro в моделях iPhone 15 Pro содержит 19 миллиардов транзисторов.
Чем меньше размер процесса, тем меньше транзисторы, что позволяет увеличивать их количество на одном чипе. Обычно большее число транзисторов означает более мощный и энергоэффективный чип. Единственная в мире компания, производящая машины EUV, голландская фирма ASML, продвигает и продает новое поколение устройств. Оно называется высокоточным EUV-машиной благодаря увеличенному числовому апертурному значению до 0,55 с 0,33, что позволяет более точно гравировать схемы для производства чипов с размером процесса 2 нм и меньше.

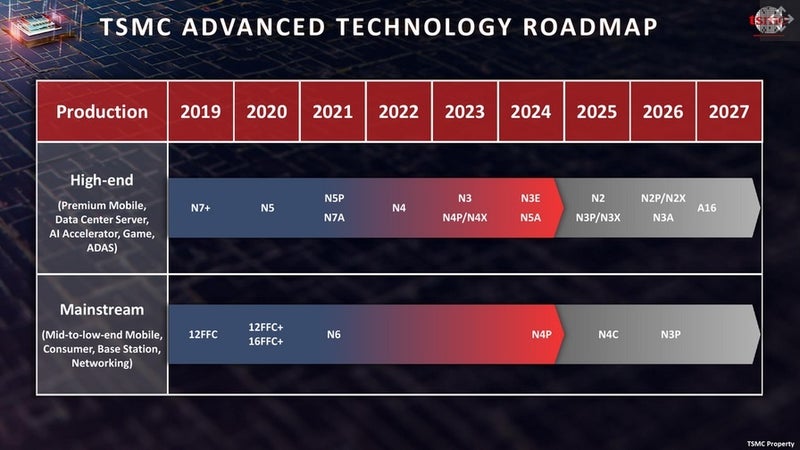

На конференции по технологиям представитель TSMC, Дэн Кочпатчарин, сообщил, что дорожная карта не изменилась за последние полгода. “У нас готовится к производству N2 и N2P в следующем году, а следом пойдет A16”, — заявил он.
Кроме того, TSMC сообщает, что 1,6-нанометровый узел готов к массовому производству в 2026 году, а в 2027 начнется использование высокоточной EUV машины для чипов с размером 1,4 нм. Узлы 2 нм (N2, N2P, N2X) и 1,6 нм будут использовать транзисторы Gate-All-Around, что обеспечит надежное покрытие канала воротами со всех четырех сторон. Это сокращает утечку тока, улучшает токовую отдачу, а также обеспечивает более высокую производительность и энергоэффективность.
A16 использует систему задней подачи питания BSPDN, которая перемещает провода и соединения с передней части чипа на заднюю, улучшая эффективность его работы.
